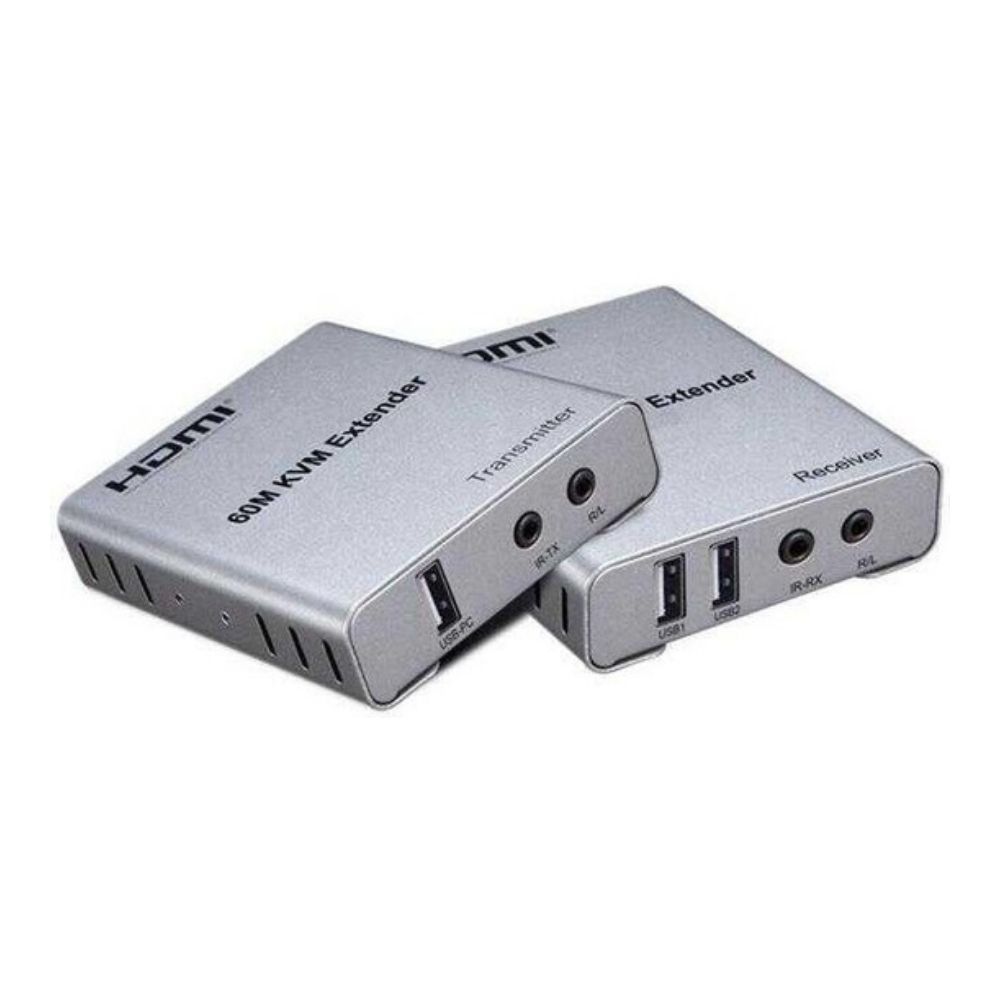

HDEX-60KVM HDMI KVM EXTENDER 60 METRE CAT6
• Yüksek video çözünürlüğü 1080p/60Hz
• 60M uzun mesafe iletimi
• Düşük güç tüketimi, düşük sıcaklık ve yüksek güvenlik
• Hem TX hem de RX, 3.5MM sol ve sağ ses çıkışını desteği
• IR kontrol desteği
• USB mause ve klavye uzantısını desteği
Bağlantı ve Çalıştırma
• Kaynak cihaz ile TX Extender arasına bir HDMI kablosu bağlayın
maks. kablo mesafesi 10 mt.
• Ekran cihazı ile RX Extender arasında bir HDMI kablosu bağlayın
maks. kablo mesafesi 15 mt.
• TX ve RX Extender arasındaki HDMI kabloları yerine tek cat-5e
veya cat-6 kabloları bağlayın, maks.kablo mesafesi 60 mt.
• 5V güç kaynağını TX ve RX'e bağlayın.
Led Gösterge Işığı
• TTX LED gösterge ışığı: Açın, yeşil ışık; sinyal girişi olduğunda sarı
ışık yanıp söner.
RX LED gösterge ışığı: Çalıştırın, yeşil ışık; sinyal girişi olduğunda
sarı ışık yanıp söner.
• EDID Düğmesi: EDID düğmesi, 720p ve 1080p arasında geçişini
destekleyebilir (Güç açıkken 1080p varsayılan EDID'dir).
• IR alıcı kablosunu alıcıya takın ve IR alıcı kablosuna ihtiyacınız
varsa IR verici kablosunu vericiye takın.
• Mouse ve klavyeyi alıcının iki USB bağlantı noktasına takın ve
KVM kontrol işlevine ihtiyacınız varsa vericinin USB bağlantı
noktasını bilgisayara bağlayın.
